H05V-K 1 mm2 yellow wire

PROIZVOD REAL SHOT

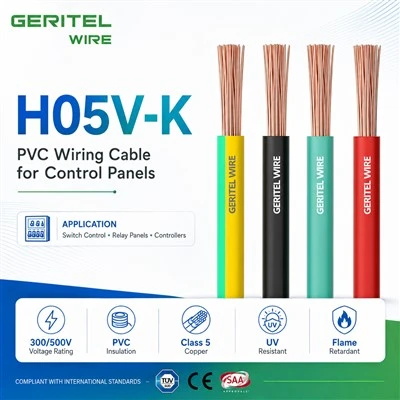

H05V-K 1.0 mm² black panel wire

fina upredena panel žica Napravljena za organiziranu internu električnu montažu

Ova lista je napisana za tehničare panela i timove za{0}}pripremu. H05V-K kombinuje bakar klase 5 sa lancem sa PVC izolacijom u kompaktnom jednožilnom-formatu pogodnom za uske rute ormara, terminalne blokove i međusobne veze opreme. Pretraživanje fraza kao što suProvodnik klase 5, H05V-K interna žica i ožičenje električnih ormara su uključeni prirodno jer kupci koriste različite jezike kataloga. mnoge fine bakrene žice poboljšavaju rukovanje kada se žica mora uredno formirati oko komponenti ormarića. Veličinu, boju i uslove ugradnje potrebno je potvrditi prije naručivanja. GERITEL WIRE može potvrditi detalje o konstrukciji, boji i pakovanju prije masovne proizvodnje.

SPECIFIKACIJE PROIZVODA

H05V-K 1x1 mm² blue panel wire

Prijave

Ožičenje PVC panela za upotrebu u upravljačkim, relejnim i instrumentacijskim pločama energetskih razvodnih uređaja i za svrhe kao što su unutrašnji konektori u ispravljačkoj opremi, pokretačima motora i kontrolerima.

SPECIFIKACIJE
Nazivni napon Uo/U	H05V-K:300/500V H07V-K:450/750V
Temperatura Rating	Fiksno: -30 stepeni do +70 stepeni Savijen: -5 stepeni do +70 stepeni
Minimalni radijus savijanja	Fiksno: 6 x ukupni prečnik
Dirigent	Savitljivi bakarni provodnik klase 5
Izolacija	PVC (polivinil hlorid)
Boja izolacije	Crvena, crna, plava, narandžasta, žuta, bela, zelena/žuta, ljubičasta, ružičasta, siva, smeđa
STANDARDI	EN 50525-2-31, EN 60228 Otporno na plamen prema IEC/EN 60332-1-2 UV otporan

DIMENZIJE

NOMINALNA POVRŠINA POPREČNOG PRESJEKA mm²

	NOMINALNI UKUPNI PREČNIK mm²	NOMINALNA TEŽINA kg/km
	NOMINALNI UKUPNI PREČNIK mm²	NOMINALNA TEŽINA kg/km
H05V-K
0.5	2.20	9.1
0.75	2.40	11.7
1	2.55	14.4
H07V-K
1.5	3.00	20.1
2.5	3.65	31.5
4	4.20	46.2
6	4.80	65.1
10	6.25	109.4
16	7.40	165.2
25	9.40	253.4
35	10.40	345.5
50	12.55	492.4
70	14.10	669.3
95	17.20	910.4
120	17.70	1129.4
150	19.60	1401.0
185	23.00	1741.0
240	26.40	2267.5

KONDUKTORI

NOMINAL CROSS SECTIONAL AREA mm²	MAXIMUM DIAMETER ŽICA U PROVODNIKU mm	MAKSIMALNI OTPOR PROVODNIKA NA 20 stepeni ohma/km
NOMINAL CROSS SECTIONAL AREA mm²	MAXIMUM DIAMETER ŽICA U PROVODNIKU mm	Plain Wires
0.5	0.21	39
0.75	0.21	26
1	0.21	19.5
1.5	0.26	13.3
2.5	0.26	7.98
4	0.31	4.95
6	0.31	3.3
10	0.41	1.91
16	0.41	1.21
25	0.41	0.78
35	0.41	0.554
50	0.41	0.386
70	0.51	0.272
95	0.51	0.206
120	0.51	0.161
150	0.51	0.129
185	0.51	0.106
240	0.51	0.0801

ELEKTRIČNE KARAKTERISTIKE

NOMINAL CROSSS ECTIONAL AREA mm²	REFERENTNA METODA A (ZATVORENO U PROVOD U TERMO IZOLACIONI ZID I sl.) Pojačala		REFERENTNA METODA B (ZATVORENO U PROVODU U ZIDU ILI IN TRUNKING ETC) Pojačala		REFERENTNA METODA C (DIREKTNO ISJEČAN) Pojačala		REFERENTNA METODA F (U BESPLATNOM ZRAKU ILI ONA PERFORISANOM KABLOVSKIM POLICAMA ITD. HORIZONTALNO ILI VERTIKALNO ITD.) Pojačala
							Touching			Spaced by jednog prečnika
							Touching			2 kabla jednofazni-fazni ACili DC ili 3 kabla trofazni-fazni AC ravni
	2 kablova Jednofazni{0}} ACor DC	3 ili 4 kabla Tri{0}}faze AC	2 kablova Jednofazni{0}} ACor DC	3 ili 4 kabla Tri{0}}faze AC	2 kablova Jednofazni{0}} AC ili DC	3 ili 4Kablovi tri-Faza AC	2Cables SinglePhase AC ili DCstan	3Cables Tri{0}}faze ACflat	3 kablova Tri{0}}faze ACtrefoil	Horizontalno	Vertical
1.5	14.5	13.5	17.5	15.5	20	18	-	-	-	-	-
2.5	20	18	24	21	27	25	-	-	-	-	-
4	26	24	32	28	37	33	-	-	-	-	-
6	34	31	41	36	47	43	-	-	-	-	-
10	46	42	57	50	65	59	-	-	-	-	-
16	61	56	76	68	87	79	-	-	-	-	-
25	80	73	101	89	114	104	131	114	110	146	130
35	99	89	125	110	141	129	162	143	137	181	162
50	119	108	151	134	182	167	196	174	167	219	192
70	151	136	192	171	234	214	251	225	216	281	254
95	182	164	232	207	284	261	304	275	264	341	311
120	210	188	269	239	330	303	352	321	308	396	362
150	240	216	300	262	381	349	406	372	356	456	419
185	273	245	341	296	436	400	463	427	409	521	480
240	321	286	400	346	515	472	546	507	485	615	569

CERTIFIKACIJE

H05V-K 1mm2 white panel wire

H05V-K 1 mm2 green yellow panel wire

PACKAGING

Roll

Plastic Reel

Mali drveni kolut

PRIMJENA

Industrijska kontrolna tabla

Priključak za struju obnovljive energije

Ožičenje centrale

CASE

Nadogradnja centrale na aerodromu Adelaide

Industrijska glavna centrala za distribuciju struje

Zamjena fleksibilnog kabla glavne centrale

ZAŠTO ODABRATI NAS

30Godine iskustva
na jednom{0}}uslugi

Dongguan Greater Wire & Cable Co., Ltd. je profesionalni proizvođač kablova-razreda inženjeringa u Kini, koji isporučuje certificirana rješenja za električne kablove za građevinske, industrijske, rudarske, energetske i infrastrukturne projekte širom svijeta.

Sa fabrikom od 30.000 m², 30 proizvodnih linija, iskusnim inženjerima i timom za strogu kontrolu kvaliteta, obezbeđujemo pouzdane, sledljive i usklađene kablovske proizvode za međunarodne inženjerske aplikacije. Naši proizvodi su podržani certifikatima uključujući SAA, UL, cUL, VDE, TÜV, CE, CB, IEC, BPS i ISO.

Posvećeni smo sigurnosti, kvalitetu, transparentnosti i-dugoročnom partnerstvu. Od inspekcije sirovina do testiranja gotovog proizvoda, svaka serija se pažljivo kontrolira kako bi se osigurale stabilne performanse i pouzdano korištenje projekta.

Ovjeren kvalitet većeg kabla -. Pouzdano snabdevanje. Inženjerska vrijednost.

H05V-K 1 mm² cable manufacturerH05V-K 1 mm² cable manufacturer

15K

Završeni projekti

150+

stručno osoblje

15K

sretni klijenti

92+

nagrade i sertifikati

OPREMA ZA POSTROJENJU

GLOBALNI CERTIFIKATI

H05V-K 1mm² OEM supplier

FOTOGRAFIJE KUPACA

H05V-K 1 mm² custom colour

MEĐUNARODNI TRANSPORT

Sea Freight

Nudimo pouzdana rješenja pomorskog transporta za velike-narudžbe. Vaša roba je sigurno upakovana i otpremljena u kontejnerima, što osigurava isplativu-isporuku u luke širom svijeta.

Air Freight

Za bržu isporuku, naša usluga zračnog transporta osigurava da vaši proizvodi brzo stignu do međunarodnih odredišta, uz pažljivo rukovanje i potpuno praćenje na putu.

International Express

Trebate hitne pošiljke? Naša međunarodna ekspresna usluga efikasno isporučuje male i srednje narudžbe, pružajući uslugu od vrata-do-od vrata do vrata uz praćenje u stvarnom-vremenu za bezbrižnost.

ZADRUŽNI PARTNER

Tražimo kooperativnog partnera za proširenje našeg poslovanja.

H05V-K 1.0 mm² instrumentation panel wiring

Kako sarađivati sa nama?

Jednostavno podijelite svoje zahtjeve, primite naše profesionalno rješenje, potvrdite uzorke i uživajte u brzoj, pouzdanoj proizvodnji i isporuci širom svijeta - rad s nama je tako jednostavan.

Naša adresa

Zgrada 2, No. 40 Luxi 2nd Road, Liaobu Town, Dongguan City, Guangdong Province, Kina

Broj telefona

+86 136 6257 9592

+86 135 1078 4550

E-pošta

manager01@greaterwire.com

H05V-K 1 x 1 mm² appliance internal wiring

FAQ

Koliko ampera može nositi 0,75 mm² H05V-K?

U panelnoj gradnji, praktičan odgovor ovisi o tome kako je provodnik zaštićen i završen. Relevantni termin za pretragu je 0,75 mm² H05V-K kapaciteta. Dozvoljena struja se mora izračunati iz važećeg standarda za ugradnju i stvarnih uslova ormara, a ne iz jednog kataloškog broja. Podijelite struju strujnog kola i detalje instalacije kako bi se veličina kabela mogla pregledati prije narudžbe. Za OEM projekte, GERITEL WIRE može podržati pregled tehničkih podataka, potvrdu uzorka i praktično pakovanje u kolutu ili kutiju.

Koliko ampera može nositi 1 mm² H05V-K?

Sa stanovišta specifikacije, H05V-K ima jasnu granicu upotrebe koju ne bi trebalo protezati marketinškim tvrdnjama. Relevantan termin za pretragu je1 mm² H05V-K kapaciteta. Provodnik od 1 mm² ima veći presjek bakra-od 0,5 ili 0,75 mm², ali konačna vrijednost struje i dalje ovisi o usmjeravanju, grupisanju, temperaturi i lokalnom kodu. Nemojte dimenzionirati kontrolno kolo samo na osnovu prečnika kabla ili tabele pojačala na tržištu. GERITEL WIRE može pomoći da se uporedi tražena konstrukcija sa specifikacijom projekta prije ponude, smanjujući neusklađenosti modela koje se mogu izbjeći.

Mogu li koristiti H05V-K na kolu od 500V?

Za OEM ožičenje, najsigurniji pristup je uskladiti tip kabla sa stvarnim krugom, a ne birati samo prema boji ili fleksibilnosti. Relevantni termin za pretragu je H05V-K 500V žica. Oznaka 300/500V može biti prikladna unutar definisanih uslova sistema-napona, ali se mora provjeriti konfiguracija kola i primjenjivi standard. Za opremu s tranzijentima ili posebnom koordinacijom izolacije, projektant bi trebao provjeriti zahtjev. Ako projekt ima određeni terminal, ormar ili standard ožičenja, GERITEL WIRE može pregledati ključne parametre s kupcem prije puštanja narudžbe.

Može li se H05V-K koristiti za DC kola?

Proizvod može dobro pristajati pod uvjetom da su napon,-presjek i zaštićeni{1}}uslovi za instalaciju ispravni. Relevantni termin za pretragu je H05V-K DC upravljačka žica. H05V-K se koristi u mnogim krugovima interne kontrole i opreme, uključujući funkcije DC kontrole, kada napon i uvjeti instalacije ostaju unutar primjenjivih pravila o proizvodima i opremi. Provjerite identifikaciju polariteta i koordinaciju izolacije za konačni sistem. GERITEL WIRE podržava identifikaciju OEM-a, planiranje boja i izvoznu dokumentaciju prema konačnom dogovorenom obimu proizvoda.
