U modernoj elektrotehnici, odabir odgovarajućeg kabla direktno utiče na sigurnost projekta i dugoročnu{0}}stabilnost rada. Podzemne instalacije suočavaju se sa složenim uslovima, uključujući vlagu tla, hemijsku koroziju, mehanički stres i električno opterećenje. Stoga je odabir pravog kabla za podzemnu upotrebu ključan. Orange kružni električni kabel nudi visoke performanse, fleksibilnost i izdržljivost, što ga čini široko korištenim u industrijskim i građevinskim projektima. Međutim, njegova podobnost za direktno ukopavanje mora se ocijeniti na osnovu tehničke analize i-specifičnih uslova projekta. Ovaj članak pruža-dubinski pregled njegove strukture, materijala, zahtjeva za instalaciju i praktičnih inženjerskih aplikacija.

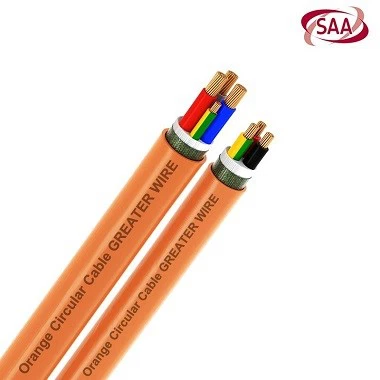

Tehničke karakteristikeNarandžasti kružni električni kabel
Orange Circular Cable je višenamjenski okrugli kabel visokih-performansi-sa sljedećim tehničkim karakteristikama:
- Više-bakarni provodnik: Smanjuje otpor i poboljšava otpornost na zamor pri uzastopnom savijanju
- Izolacijski materijali: PVC, XLPE ili guma pružaju otpornost na visoke temperature, otpornost na vlagu i hemijsku zaštitu od korozije
- Vanjski omotač: Narandžasta boja osigurava vidljivost na-lokaciji; neki modeli nude otpornost na vatru i UV otpornost
- Raznovrsne aplikacije: Pogodno za unutrašnju, vanjsku, industrijsku opremu i građevinarstvo, za prijenos snage niskog- do srednjeg-napona i upravljačkog signala
Zahtjevi i izazovi za podzemnu instalaciju
Ključni tehnički izazovi za podzemne kablove uključuju:
- Otpornost na vlagu: Podzemne vode i vlaga u tlu mogu ugroziti performanse izolacije
- Hemijska korozija: pH tla, soli i druge hemikalije mogu ubrzati starenje omotača i izolacije
- Mehanički stres: Iskop, sabijanje i površinski promet mogu oštetiti kablove
- Termalno upravljanje: Ograničeno podzemno rasipanje topline zahtijeva razmatranje toplinske otpornosti i porasta temperature
- Električna sigurnost: Održavanje nazivnog napona i struje i sprečavanje curenja ili kratkih spojeva je od suštinskog značaja
Kablovi za direktno ukopavanje općenito su dizajnirani posebno za podzemnu upotrebu. Kada koristite Orange Circular Cable ispod zemlje, potrebna je dodatna zaštita-kao što su HDPE vodovi, pješčana podloga ili metalni kanali-da bi se osigurao dugoročan-bezbedan rad.
Tehnička analiza za podzemne aplikacije
| Parametar | Orange Circular Cable | Pogodnost za direktno sahranjivanje | Tehničke napomene |
|---|---|---|---|
| Vrsta izolacije | PVC, XLPE, guma | Ne preporučuje se direktno sahranjivanje | Potrebna je zaštita vodova kako bi se spriječila vlaga i hemijska oštećenja |
| Voltage Rating | 300/500V – 0,6/1kV | Pogodno za nazivni napon | Odaberite poprečni{0}}presjek prema opterećenju |
| Temperatura Rating | -25 stepeni do 90 stepeni | Pogodno | Procijenite porast temperature za velika podzemna opterećenja |
| Mehanička čvrstoća | Visoka fleksibilnost | Umjereno | Za mehaničku zaštitu preporučite cijev ili pješčanu podlogu |
| Standardi | SAA, ISO | Compliant | Ispunjava zahtjeve za instalacije Oceanije |
Tehnička napomena:
Kako bi se osigurale stabilne podzemne performanse, Orange Circular Cable bi trebao biti instaliran s vodovima, pješčanim slojem ili metalnim omotačem. XLPE izolacija i deblji omotači se preporučuju u okruženjima visoke-temperature ili visokog-opterećenja kako bi se smanjio porast temperature i produžio vijek trajanja.
Dimenzioniranje kabla i strujni kapacitet
Odabir odgovarajućeg kabela zahtijeva razmatranje struje opterećenja, metode instalacije, dužine, radijusa savijanja i uslova okoline. Referentna tabela:
| Struja opterećenja (A) | Preporučeni poprečni -presjek (mm²) | Tipične primjene | Metoda instalacije |
|---|---|---|---|
| Manje ili jednako 15 | 1.5 – 2.5 | Unutrašnja rasvjeta, utičnice | Vodovod, suvo tlo |
| 16 – 25 | 4 – 6 | Mala distribucija, AC kola | Peščana podloga ili cevovod |
| 26 – 40 | 10 | Električni vodovi srednje opreme | Pješčana podloga + zaštita cijevi |
| 41 – 63 | 16 – 25 | Distribucija poslovnih zgrada | HDPE cev + vodootporni sloj |
| 64 – 100 | 35 – 50 | Velika industrijska oprema | Dvostruki plašt ili čelični vod |
Tehnička razmatranja:
- Odabir poprečnog presjeka treba uzeti u obzir temperaturu okoline, toplinsku otpornost tla i faktore korekcije
- Radijus savijanja mora premašiti minimalne zahtjeve kako bi se izbjegao mehanički zamor
- Paralelna instalacija kabla zahteva razmatranje odvođenja toplote i elektromagnetnih smetnji
Praktične inženjerske aplikacije
1. Komercijalna zgrada Podzemna distribucija električne energije
- Životna sredina: Podzemni parking sa visokom vlagom tla
- Rješenje: Narandžasti kružni kabel + HDPE vod + pješčana podloga
- Performanse: Kontrolisani porast temperature i dugotrajna{0}}stabilnost
2. Željeznička signalizacija i energetski sistemi
- Životna sredina: Podzemni tuneli, mehanički stres
- Rješenje: Narandžasti kružni kabl -obložen gumom + metalni vod
- Performanse: Poboljšana mehanička zaštita i usklađenost sa SAA standardima
3. Mining Underground Power and Control Line
- Životna sredina: Vlažni, visoko korozivni uslovi
- Rješenje: Vatrootporno-+ elastomer-obložen narandžasti kružni kabel + pješčana podloga
- Performanse: Otpornost na vatru, vodu i hemikalije koja osigurava siguran dugotrajan{0}}rad
Sveobuhvatna isporuka kablova i tehnička podrška
Dongguan Greater Wire & Cable Co., Ltd. nudi čitav niz kablova visokih{2}}kablova koji pokrivaju industrijske, građevinske, rudarske i protivpožarne aplikacije, osiguravajući:
- Kompletne specifikacije: Od 1,5 mm² naviše, prilagodljiv po dužini, boji, materijalu i performansama
- Usklađenost sa standardima: SAA i ISO{0}}certificirani
- Globalno projektno iskustvo: Realizirao velike-projekte u Australiji, Novom Zelandu, Fidžiju, Papui Novoj Gvineji, Solomonovim Ostrvima i drugim zemljama Okeanije
- Profesionalna podrška: Tehnički tim nudi smjernice za instalaciju, trenutne proračune i-konsalting na licu mjesta
- Brza dostava: Podržava i male i velike narudžbe kako bi se ispunili projektni rasporedi
Kontakt informacije:
Dongguan Greater Wire & Cable Co., Ltd.
- Tel/WhatsApp/WeChat: +86 135 1078 4550 / +86 136 6257 9592
- Email: manager01@greaterwire.com
Osiguravanje pouzdanosti u podzemnim instalacijama
Pravilnim odabirom veličine kabla, optimizacijom metoda instalacije i upotrebom vodova ili zaštitnih omotača, Orange Circular Cable može bezbedno raditi pod zemljom. Ključne tehničke mjere uključuju:
- Procjena termičkih performansi: Uzmite u obzir toplinsku otpornost tla, disipaciju topline i faktore korekcije za trenutni kapacitet
- Mehanička zaštita: Koristite vodove, pješčanu podlogu ili čelične cijevi da poboljšate otpornost na pritisak i udar
- Hemijska otpornost: Modeli obloženi gumom ili XLPE-poboljšavaju otpornost na kiseline, lužine i koroziju
- Dizajn redundantnosti: Kritični sistemi mogu koristiti dvostruka kola ili rezervne kablove kako bi poboljšali operativnu pouzdanost
Ove mjere to osiguravajuOrange Circular Cablene samo da ispunjava standardne zahtjeve za prijenos energije, već i pruža dugoročnu-sigurnost, pouzdanost i performanse u podzemnim aplikacijama.
