U fotonaponskim elektranama, kablovi su kritične komponente koje osiguravaju stabilan prijenos energije. UL 4703 PV kablovi su postali preferirani izbor u fotonaponskim sistemima zbog svoje odlične otpornosti na visoke-temperature, UV otpornosti, otpornosti na vremenske uvjete i dugotrajne-pouzdanosti u radu. Da bi se osigurao efikasan dugoročni rad, neophodno je redovno održavanje i pregled kablova. Ovaj vodič pruža sistematski pregled strategija održavanja, uobičajenih problema i rješenja za UL 4703 PV kablove, zajedno sa uporednom analizom sa uobičajenim THHN kablovima, pomažući timovima da optimizuju planove upravljanja kablovima.
Pregled odUL 4703 PV kablovi

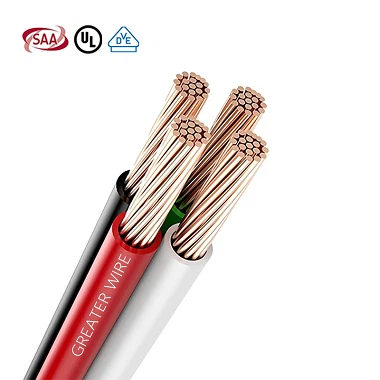

Cable Structure
UL 4703 PV kablovi se obično sastoje od:
- Dirigent: Napravljen od bakra visoke{0}}čistoće, koji nudi nisku otpornost i veliku fleksibilnost.
- Izolacijski sloj: Poprečno povezani poliolefin (XLPE) materijal, otporan na visoke temperature i UV.
- Sheath Layer: Polimerni materijal visoke-vremenske otpornosti, vodootporan i hemijski otporan.
Ova više{0}}slojna struktura osigurava stabilan rad UL 4703 kablova pod dugotrajnom-izloženošću na otvorenom.
Tehničke specifikacije
- Nazivni napon: Do 1000V ili 1500V DC
- Radna temperatura: -40 stepeni do 125 stepeni
- Otpornost na životnu sredinu: UV-otporan, ozon-otporan, vlažnost-otporan na ciklus topline, otporan na kiseline i alkalije
- Primjenjiva okruženja: serijski priključci PV modula, kombinovane kutije, inverterski ulazi, direktna ukopna ili nadzemna instalacija
Poređenje izmeđuUL 4703i THHN kablovi
| Feature | UL 4703 PV kabel | THHN Cable |
|---|---|---|
| Usage Environment | Vanjska strana DC PV sistema | Unutarnja distribucija ili izloženost svjetlu na otvorenom |
| Otpornost na temperaturu | 125 stepeni neprekidno, kratkoročno-do 150 stepeni | 90 stepeni |
| UV otpornost | Odlično, dugotrajno-izlaganje bez pucanja | Umjerena, zahtijeva dodatnu zaštitu |
| Voltage Rating | DC 1000V / 1500V | AC 600V standard |
| Fleksibilnost | Visoko, lako se savija i montira | Srednje, relativno krut |
| Vek trajanja | Više ili jednako 25 godina | 10-20 godina (u zavisnosti od okruženja) |
Technical Analysis: UL 4703 kablovi su posebno dizajnirani za PV DC sisteme, nudeći superiornu otpornost na UV i vremenske uvjete u poređenju sa THHN, što ih čini idealnim za dugotrajnu-upotrebu na otvorenom. THHN je prikladniji za unutarnju distribuciju zgrada ili mehaničke instalacije vodova.
Važnost održavanja fotonaponskih kablova
-
Rizici starenja
-Dugotrajno izlaganje suncu, temperaturni ciklusi i mehanički stres mogu uzrokovati starenje izolacije, povećavajući rizik od curenja, kratkih spojeva i pregrijavanja.
-
Dijagnostika greške
Redovna provera otpora izolacije, integriteta provodnika i porasta temperature može rano otkriti potencijalne kvarove i spriječiti zastoje postrojenja.
-
Prednosti održavanja
1.Produžite životni vijek fotonaponskog sistema
2. Smanjite troškove održavanja i održavanja
3.Poboljšati efikasnost proizvodnje energije
4.Osigurati sigurnost osoblja i opreme
UL 4703 Vodič za održavanje kablova
Dnevni pregled
- Visual Check: Potražite pukotine, promjenu boje ili habanje na vanjskom omotu
- Mehanički stres: Pregledajte labave držače i vezice za kablove
- Veze: Provjerite spojne kutije, pretvarače i terminale na koroziju ili labave spojeve
Electrical Testing
- Test otpornosti izolacije: Preporučeno tromjesečno sa 500V/1000V megohmmetrom
- Test kontinuiteta provodnika: Uvjerite se da je bakarni provodnik netaknut i dobro{0}}povezan
- Praćenje temperature: Koristite infracrvene termometre za otkrivanje abnormalnih temperatura u ključnim tačkama
Čišćenje i zaštita
- Redovno uklanjajte prašinu, ptičji izmet i hemijske zagađivače
- U jakim kiselim/alkalnim sredinama, instalirajte zaštitne vodove
- Za nadzemne instalacije održavajte dovoljan razmak kako biste spriječili habanje i napetost
Zamjena i popravka
- Manja oštećenja omotača mogu se popraviti toploskupljajućim cijevima otpornim na vremenske prilike-
- Teška oštećenja vodiča ili izolacije zahtijevaju potpunu zamjenu kabela
- Za ukopane kablove, redovno provjeravajte pH tla i vlagu kako biste spriječili koroziju omotača
Tehničko poređenje i izbor kablova
Uobičajeni tipovi kablova u PV postrojenjima uključuju UL 4703, RHW-2 i XHHW-2.
| Cable Type | Ključne karakteristike | Aplikacija |
|---|---|---|
| UL 4703 | Visoka otpornost na vremenske uslove, visoke temperature, UV otpornost | PV modul za kombinatorsku kutiju, DC strana invertera |
| RHW-2 | Termoplastična izolacija, otporna na vlagu i toplinu | Industrijska i građevinska distribucija, unutra/spolja |
| XHHW-2 | XLPE izolacija, otporna na toplinu i vlagu | Okruženje visoke temperature, direktno sahranjivanje na otvorenom |
Technical Recommendation:
- Za{0}}duge udaljenosti DC iznad glave ili direktno ukopavanje, dajte prednost UL 4703
- Za distribuciju naizmenične struje ili ožičenje u zatvorenom prostoru, RHW-2 ili XHHW-2 je prikladan
- Redovno održavanje i inspekcija značajno produžavaju vijek trajanja kabela i osiguravaju stabilnost sistema
Operativne prednostiUL 4703 PV kablovi
1. Prednosti proizvoda: Specijalizirani smo za proizvodnju UL žica i kablova, nudeći kompletan asortiman uključujući THHN, THW, MC kabel, AC kabel, itd. Molimo pogledajte naš UL katalog žica.
2. Usklađenost sa američkim tržištem: Proizvodi ispunjavaju američke UL i kanadske CSA standarde, osiguravajući{0}}pouzdanost prekograničnih projekata.
3. Pune specifikacije: Standardni modeli pokrivaju širok raspon veličina provodnika i napona.
4.Fast Delivery: Podržava velike i male serije narudžbi kako bi se zadovoljile hitne potrebe projekta.
5.Snaga usluge: Profesionalna tehnička podrška tokom prije-prodaje i nakon{1}}prodaje osigurava nesmetan rad i održavanje.
6. Međunarodna saradnja: Godine iskustva u proizvodnji i izvozu, sa partnerima širom svijeta.
7. Certification Assurance: UL-certificirani kablovi su u skladu sa dugoročnim-standardima rada PV postrojenja.
8.Boje i prilagođavanje: Dostupno u više boja s opcijama prilagođavanja za materijale, specifikacije, dužinu, boju, performanse, označavanje i pakovanje.
Studije slučaja održavanja
Slučaj 1: Sprečavanje starenja zakopanih kablova
U PV postrojenju, zakopani UL 4703 kablovi pokazali su neznatno starenje izolacije tokom periodičnog testiranja otpora izolacije. Pravovremena montaža zaštitnih navlaka spriječila je potencijalne prekide napajanja.
Slučaj 2: Popravka abrazije kod nadzemne instalacije
U drugom fotonaponskom postrojenju, gornji UL 4703 kablovi su doživjeli manju abraziju zbog vjetra. Tehničari su popravili pogođene dijelove koristeći toploskupljajuću cijev otpornu-na vremenske uvjete, osiguravajući kontinuirani rad.
Ključne tačke održavanja
- Svakodnevni vizuelni pregledi i sigurne veze su neophodni
- Otpor izolacije i praćenje temperature su kritični
- Komparativna analiza pomaže u optimalnom izboru kablova
- Pravovremena zamjena i popravak sprječavaju eskalaciju kvara
- Prilagodljive usluge poboljšavaju praktičnost održavanja
Kroz odgovarajuće strategije održavanja, UL 4703 kablovi mogu postići više od 25 godina stabilnog rada, pružajući pouzdanu podršku za PV sisteme za proizvodnju energije.
