U elektrotehnici i sistemima za distribuciju električne energije, boje žica se nikada ne biraju nasumično. Umjesto toga, oni su pažljivo definirani strogim nacionalnim i regionalnim standardima. Za Australiju, Novi Zeland i širu regiju Okeanije,kodovi boja žicasu više od samo načina identifikacije - oni su osnovni sigurnosni mehanizam i kritični dio usklađenosti električnih instalacija.
Mnogi kupci koji kupuju električne kablove često obraćaju više pažnje na specifikacije, veličinu vodiča ili cijenu, a zanemaruju ulogu kodiranja bojama. Međutim, boje žica direktno određuju njihovu funkciju u krugu. Korištenje pogrešne boje može dovesti do zabune, kvarova, kratkih spojeva ili čak ozbiljnih električnih nesreća kao što su strujni udar i požar. Iz tog razloga, bilo da ožičavate novi dom, radite kao električar ili isporučujete veliki-infrastrukturni projekat, razumijevanje i praćenjeAustralijska žicakodovi bojaje bitno.
Ovaj članak će odgovoriti na pitanje: "Koja je oznaka boja za električne instalacije u Australiji?" On će objasniti trenutni australski standard i uporediti ga sa starijim standardima, prikazati scenarije primjene za svaku boju i pružiti praktičan vodič za odabir odgovarajuće boje kabela za vaš specifični projekt. Također ćemo predstaviti različite tipove kablova koji se široko koriste u Australiji, uključujući narandžasti okrugli kabel, TPS kabel, SWA kabel, SDI kabel, gumeni kabel, građevinsku žicu, kabel za uzemljenje, kabl za neutralni štit, kabl za instrumentaciju i druge kablove usklađene sa standardom-. Također ćemo objasniti kako Dongguan Great Wire and Cable Co., Ltd. pruža rješenja visokih{5}}performansi za širok spektar industrija u Australiji i Okeaniji.
Šta su kodovi boja žica?
Kodiranje boja žica je praksa korištenja različitih boja izolacije kako bi se označila funkcija svakog vodiča unutar električnog sistema. To je globalno prihvaćena sigurnosna metoda koja olakšava električarima, inženjerima i inspektorima da identifikuju ulogu svake žice.
U tipičnom električnom kolu uvijek su uključena tri osnovna provodnika:
- Aktivna/fazna linija (žica pod naponom):Provodnik koji vodi struju iz izvora napajanja.
- Neutralna linija:Provodnik koji završava povratni put struje.
- Zemlja/Linija uzemljenja:Sigurnosni provodnik spojen na masu kako bi se spriječio strujni udar i zaštitila oprema.
Australija regulira kodove boja žica podAS/NZS 3000:2018 Pravila ožičenja, koji se podjednako odnose na stambene, poslovne, industrijske i infrastrukturne projekte.
Važnost kodova boja može se sažeti na sljedeći način:
1. Sigurnost:Sprečava greške u ožičenju koje mogu dovesti do požara, kratkih spojeva ili električnog udara.
2. Efikasnost:Omogućava brzu identifikaciju žica u složenim krugovima, štedeći vrijeme tokom instalacije ili održavanja.
3. Usklađenost:Osigurava da instalacije ispunjavaju zakonske zahtjeve Australije i Novog Zelanda.
CurrentAustralian WireKodovi boja
PremaAS/NZS 3000:2018, standardni kodovi boja žica u Australiji su sljedeći:
| Funkcija | Trenutni kod boja | Opis | Stara standardna boja |
|---|---|---|---|
| Aktivan (jednofazni) | Brown | Žica pod naponom koja nosi struju | Crveni |
| Neutralno | Plava | Povratni put struje | Crna |
| zemlja (zemlja) | Zeleno/žuto | Sigurnosni provodnik | Zeleno |
| Tro-fazni (L1 / L2 / L3) | Smeđa / Crna / Siva | Tro-fazno napajanje za industrijske sisteme | Crvena / Bijela / Plava |
Napomena:Mnoge starije zgrade u Australiji još uvijek koriste sistem boja prije 2000. godine. Stoga električari moraju uvijek potvrditi boje ožičenja prije izvođenja održavanja ili nadogradnje.
Koja se boja koristi u kom scenariju?
Svaka boja ima određenu funkciju i treba je koristiti u određenim aplikacijama:
- smeđa (aktivna/faza):Koristi se za jedno-fazne žice pod naponom. Uobičajeno u rasvjetnim krugovima u domaćinstvu, općim utičnicama i uređajima kao što su frižideri i mašine za pranje veša.
- Plava (neutralna):Koristi se kao neutralni provodnik u stambenim i komercijalnim sistemima ožičenja.
- Zeleno/žuto (Zemlja):Univerzalno se koristi kao žica za uzemljenje kako bi se osigurala električna sigurnost u kućama, fabrikama, školama i javnim objektima.
- Smeđa/crna/siva (tro-fazni):Koristi se u trofaznim sistemima napajanja industrijskih motora, HVAC sistemima, teškim-mašinama i rudarskoj opremi.
- Crvena (stara aktivna boja):Nalazi se u starijim instalacijama. Morate biti posebno oprezni tokom naknadnih ugradnji ili održavanja kako biste izbjegli pogrešno ožičenje.
primjer:
- U tipičnom australskom domu koristit će se rasvjetna kolasmeđa za živu, plava za neutralnu i zeleno/žuta za zemlju.
- U fabrici se može koristiti trofazni motorbraon, crna i sivaza L1, L2 i L3, plus plava za neutralnu i zeleno/žuta za zemlju.
Zašto su kodovi boja tako važni?
- sigurnost:Pogrešno ožičenje aktivnih i neutralnih vodiča može uzrokovati opasnost od strujnog udara ili oštećenje opreme.
- standardizacija:Pomaže da se osigura da svi električari, bez obzira na veličinu projekta, rade prema istim smjernicama.
- Efikasnost održavanja:Standardizirane boje smanjuju vrijeme rješavanja problema i poboljšavaju produktivnost.
Kako odabrati boje žica za različite situacije
Rezidencijalne aplikacije
- Krugovi rasvjete:Smeđa (aktivna) + plava (neutralna) + zelena/žuta (zemlja).
- -Kuhinjski aparati velike snage (npr. pećnice, štednjaci):Zahtijevaju veće veličine vodiča, ali održavaju isto kodiranje boja.
Industrijske primjene
- Trofazna oprema:Smeđa, crna i siva za L1/L2/L3, sa plavom (neutralno) i zeleno/žutom (zemlja).
- Industrijski kablovi-za teške uslove rada:Često se isporučuje u narandžastom kružnom kablu sa standardizovanim bojama provodnika unutra.
Posebne aplikacije
- Sistemi za dojavu požara i hitne slučajeve:Vatrootporni{0}kablovi su obično obloženi-crvenom bojom.
- Instrumentacija i kontrolni sistemi:Za identifikaciju signala mogu se koristiti više-kablovi sa različitim kombinacijama boja.
Vrste kablova i primjene boja
| Cable Type | Aplikacija | Tipične veličine | Upotreba koda boje |
|---|---|---|---|

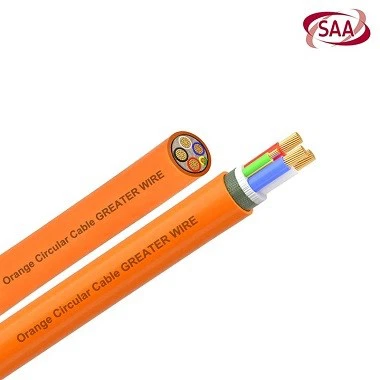

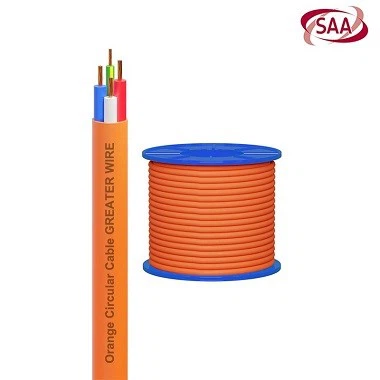

| Orange Circular Cable | Industrijske mašine, rudarsko napajanje | 2,5 mm² – 95 mm² | Tri{0}}fazne boje (smeđa/crna/siva) + plava + zelena/žuta |
| TPS Cable | Stambene i poslovne instalacije | 1,5 mm² – 6 mm² | Smeđa, plava, zelena/žuta |
| Srednjenaponski kabl | Industrijski srednji{0}}distribucija napona | 6,6kV – 35kV | Standardna{0}}usklađena jezgra |
| VSD kabl | Pogon s promjenjivom brzinom do motora | Oklopljeni dizajni | Smeđa, plava, zelena/žuta |
| Vatrootporni kabl | Protivpožarni alarm, sistemi za hitne slučajeve | 90-120 min | Crveni vanjski omotač |
| Mining Cable | Rudarstvo i tuneliranje, dodatna izdržljivost | 35 mm² – 240 mm² | Više{0}}boja, funkcionalno razdvajanje |
| Building Wire | Glavna distribucija električne energije u zgradama | 1,5 mm² – 16 mm² | Smeđa, plava, zelena/žuta |
Kako odabrati pravi model kabela
Na osnovu struje opterećenja
| Struja opterećenja (A) | Preporučena veličina (AWG) | Tipična primjena |
|---|---|---|
| Manji ili jednak 15A | 14 AWG | Indoor lighting |
| 16–20A | 12 AWG | Utičnice za stanovanje, sitni aparati |
| 21–30A | 10 AWG | Klima uređaj, te-utičnice |
Zasnovano na instalacijskom okruženju
- Unutarnji:TPS kabl.
- Vanjski/Podzemni:Narandžasti kružni kabel ili srednjenaponski kabel.
- Visoka{0}}temperatura/požarna sigurnost:Vatrootporni kabl.
Na osnovu sertifikacije
- Uvijek birajte kablove saSAA certifikat, obavezno odobrenje za električne kablove u Australiji i Novom Zelandu.
Odaberite Dongguan Greater Wire & Cable Co., Ltd.
Pružamo asveobuhvatan asortiman kablova odobrenih od strane SAA{0}}a, uključujući:
- Narandžasti kružni kabel, TPS kabel, srednjenaponski kabel, VSD kabel, vatrootporni kabel, elastomerni kabel, kabel za teške uvjete rada, obični kabel, vazdušni kabel, SWA kabel, rudarski kablovi, SDI kabel, gumeni kabel, žica za izgradnju, kabel za uzemljenje, kabel za neutralni zaslon C.
Naše ključne prednosti:
1. Široka varijanta:Kompletan asortiman australijskih standardnih kablova.
2. Regionalna usklađenost:Potpuno usklađen sa tržištima u Australiji, Novom Zelandu, Papui Novoj Gvineji, Fidžiju, Solomonovim ostrvima, Vanuatuu, Samoi, Tongi, Tuvaluu, Kiribatiju i još mnogo toga.
3. Provjereni rekord:Isporučuje se za velike projekte u komercijalnim zgradama, aerodromima, univerzitetima, željeznicama i rudarskim postrojenjima.
4. Pune specifikacije:Pokrivanje od 1,5 mm² naviše u svim standardnim veličinama.
5. Brza dostava:Veliki-proizvodni kapaciteti, podržavaju velike i male narudžbe.
6. Tehnička podrška:Prije{0}}konsultacije i{1}}postprodajne usluge.
7. Certificirana kvaliteta:Svi proizvodi dolaze saSAA certifikat.
8.Prilagodba:Opcije za materijale, veličine, boje, performanse, označavanje i pakovanje.
Pouzdana rješenja za projekte svih veličina
Bilo da ste vlasnik kuće kojem je potrebno ožičenje za stambene objekte, izvođač radova na ožičenju poslovnih zgrada ili industrijski operater koji se bavi velikim-projektima rudarstva, mi isporučujemo profesionalne kablove-klase i pouzdanu tehničku podršku. Sa godinama iskustva u globalnoj proizvodnji i izvozu, osiguravamo sigurna, -isplativa i standardna-sukladna rješenja za svaku aplikaciju.
