Električno ožičenje dolazi u različitim tipovima, od kojih je svaki dizajniran za specifične svrhe, okruženja i zahtjeve za performanse. Među njima, THWN žica je dobro poznata i široko korištena vrsta žice. Da bismo razumjeli njen značaj i uporedili je sa TFFN žicom, neophodno je istražiti njeno značenje, konstrukciju i primjenu.
Ovaj članak pruža dubinski pogled na to što THWN znači, njegove karakteristike i kako se razlikuje od TFFN žice ili se odnosi na nju, koristeći ove ključne riječi u cijelom.
Šta znači THWN?
Akronim THWN predstavlja svojstva i karakteristike žice:
T – termoplastični:Označava da je izolacija žice izrađena od termoplastičnog materijala, pružajući fleksibilnost i otpornost na toplinu.
H – Otporan na toplotu:Označava sposobnost žice da podnese povišene temperature.
W – Vodootporan:Potvrđuje da žica može raditi u mokrom ili vlažnom okruženju.
N – presvučen najlonom:Ističe vanjski sloj najlona, koji žici dodaje otpornost na habanje i kemikalije.
THWN žica se obično koristi u stambenim, komercijalnim i industrijskim aplikacijama zbog svoje izdržljivosti i kompatibilnosti sa suhim i mokrim lokacijama.

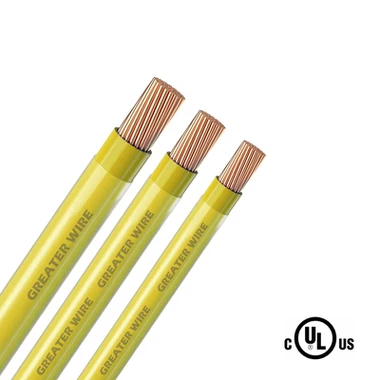

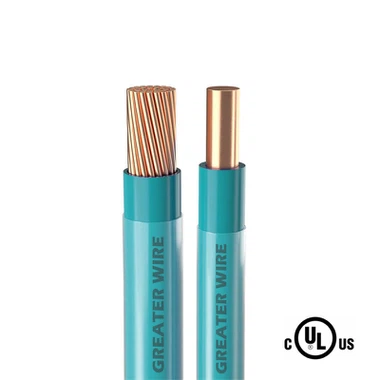

Šta je TFFN Wire?
Prije nego što uđemo u poređenja, pogledajmo ukratko karakteristike TFFN žice:
T – termoplastični:Dijeli isti osnovni materijal kao THWN za svoju izolaciju.
F – Fleksibilno:Označava da je žica dizajnirana za jednostavnu instalaciju u uskim ili složenim prostorima.
F – Raspored:Predlaže njegovu pogodnost za rasvjetna tijela i slične primjene.
N – presvučen najlonom:Slično THWN, TFFN žica uključuje najlonski omotač za dodatnu zaštitu.
Dok je TFFN žica fleksibilnija i lakša, njena primarna primjena je u rasvjetnim tijelima, upravljačkim krugovima i uređajima.
Izgradnja THWN i TFFN žica
I THWN i TFFN žice imaju bakarni provodnik, termoplastičnu izolaciju i najlonski premaz. Međutim, razlike leže u njihovom specifičnom dizajnu i ocjenama izolacije:
THWN žica:
Napravljen za veću izdržljivost u vanjskim i industrijskim okruženjima.
Određeno za do 75 stepeni u vlažnim uslovima i 90 stepeni u suvim uslovima.
Obično se koristi u sistemima vodova za podzemne ili vanjske aplikacije.
TFFN žica:
Dizajniran za primjenu u zatvorenom prostoru s fleksibilnošću kao prioritetom.
Predviđeno za 90 stepeni na suvim lokacijama i 75 stepeni na vlažnim lokacijama.
Lagan i lakši za ugradnju u uskim prostorima.
THWN vs. TFFN: ključne razlike
Iako obje žice dijele sličnosti u materijalima i strukturi, njihova primjena i prikladnost značajno se razlikuju:
Otpornost na okoliš:
THWN žica je vodootporna, što je čini idealnom za vlažne lokacije i upotrebu na otvorenom. Može se koristiti iu podzemnim instalacijama kada se postavlja unutar cijevi.
TFFN žica ima umjerenu otpornost na vlagu, ali nije prikladna za vanjsku upotrebu bez zaštite.
Fleksibilnost:
TFFN žicaje tanji i fleksibilniji, što omogućava lakšu ugradnju u složene uređaje i uređaje.
THWN žicadeblji je i manje fleksibilan, dajući prednost izdržljivosti u odnosu na upravljivost.
Područja primjene:
THWN žica se obično koristi u industrijskim postrojenjima, podzemnim vodovima i vanjskim instalacijama.
TFFN žicaje pogodniji za rasvjetna tijela, kontrolne ploče i uređaje u zatvorenim okruženjima.
Ocjene izolacije:
THWN žica je dizajnirana za rad u vlažnom okruženju bez degradacije.
TFFN žica, iako je otporan na toplinu, manje je opremljen za dugotrajno izlaganje vlazi.
Primjena THWN i TFFN žica
Izbor između THWN i TFFN žica često ovisi o specifičnim zahtjevima projekta:
THWN Wire aplikacije:
Sistemi vanjske rasvjete.
Podzemno ožičenje u cevovodima.
Napajanje u industrijskim i komercijalnim okruženjima.
Mokre i vlažne lokacije na kojima je otpornost na vodu neophodna.
TFFN žice aplikacije:
Unutrašnja rasvjetna tijela.
Upravljački krugovi za uređaje.
Ožičenje u suhim ili umjereno vlažnim sredinama.
Da li se TFFN i THWN žice mogu koristiti zajedno?
Da, TFFN i THWN žice mogu se međusobno nadopunjavati u određenim električnim sistemima:
Sistemi vodova:TFFN žica se može koristiti u unutrašnjim vodovima, dok je THWN žica prikladnija za isti kanal koji se proteže na otvorenom ili u podzemne prostore.
Kontrolni paneli:Fleksibilnost TFFN-a čini ga idealnim za zamršeno ožičenje panela, dok se THWN može koristiti za veze izložene vlazi ili toplini.
Poređenje standarda i ocjena
I TFFN i THWN žice su regulirane Nacionalnim električnim kodeksom (NEC) i ispunjavaju stroge sigurnosne standarde:
Ocjena napona:
Obje žice su ocijenjene za 600 volti, što ih čini pogodnim za većinu električnih aplikacija opće namjene.
Temperaturna tolerancija:
TFFN: 90 stepeni suvo, 75 stepeni vlažno.
THWN: 90 stepeni suvo, 75 stepeni mokro.
Otpornost na habanje:
Najlonski omotač na obje žice pruža dobru otpornost na habanje, ali deblja izolacija THWN-a ga čini robusnijim.
Najbolje prakse za korištenje THWN i TFFN žica
Odaberite na osnovu okruženja:
Koristite THWN žicu za vanjsku, mokru ili podzemnu primjenu.
Odlučite se za TFFN žicu za unutrašnju, suhu primjenu ili primjenu na fiksiranju.
Slijedite električne kodove:
Uvijek konsultujte NEC ili lokalne kodove kako biste osigurali usklađenost sa smjernicama za sigurnost i instalaciju.
Koristite odgovarajuće alate:
Upotrijebite skidače žice i rezače prikladne za najlonski premaz kako biste spriječili oštećenje tijekom ugradnje.
THWN i TFFN: Uobičajene zablude
Može li TFFN zamijeniti THWN?
Ne, TFFN ne može zamijeniti THWN u vanjskim ili vlažnim uvjetima zbog nedostatka vodootpornosti.
Jesu li zamjenjive?
Samo u određenim zatvorenim okruženjima gdje oba ispunjavaju tražene ocjene.
Je li THWN skuplji?
Da, THWN je obično skuplji zbog svoje poboljšane izdržljivosti i vodootpornih svojstava.
