Kablovi srednjeg napona (MV kablovi) su posebno inženjerski kablovi za elektroenerget koji su dizajnirani za prenošenje električne energije po naponima obično u rasponu od 1kV do 35kV. Oni služe kao ključna veza između visokonaponskih dalekovoda i distributivnih sistema niskog napona, čineći ih suštinskim za napajanje industrijskih objekata, infrastrukturnih projekata, obnovljivih izvora energije i komunalnih mreža.
Na većem proizvođaču žice, naši MV kablovi izrađuju se za susret u UL 1072, SAA, IEC i IEEE standardima. U ovom blogu uglavnom uvodimo standarde kablova sa srednjim naponom u različitim regijama.
2. Standardi sa srednjim naponom
2.1 SSP standardni pregled srednjeg napona (AS / NZS 1429.1 kompatibilan)
Kablovi srednjeg naponacertificirano na AS / NZS 1429.1 za Oceanija (Australija, Novi Zeland i okolne prostore ili zemlje). Izgrađen sa XLPE izolacijom, bakrenim ili aluminijskim vodičima i opcionalnim vanjskim omotačima otpornim na termite, ovi kablovi isporučuju vrhunske performanse u oštrim okruženjima. Oni imaju UV otpor, hemijsku izdržljivost i vatrogasnu retardantu, približavanje malim dimom, čineći ih idealnim za podzemne, kanale i vanjske instalacije. Dostupno u naponima od 1,9 / 3,3kv do 19 / 33kV, ovi kablovi ispunjavaju sve ključne SAA sigurnosne, termičke i električne standarde.
AS / NZS Standardni jedno upali s jednim sočnim naponskim kablom

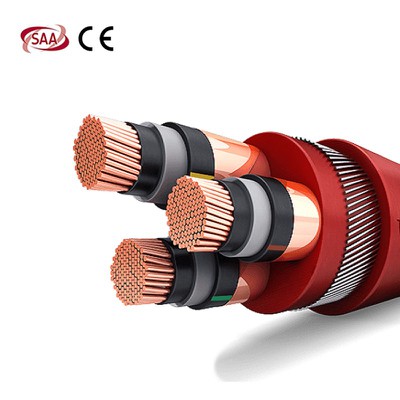

AS / NZS Standardni troška rezisterna kabla srednjeg napona
2.2 UL Standard MV-90 i MV-105 pregled kabela (ul 1072 kompatibilan)
MV-90 i MV-105 kablovi za srednje napone dizajnirani su za pouzdanu raspodjelu električne energije, uz primarnu razliku koja leži u njihovim termičkim ocjenama i okolišnim otpornošću. Uglavnom se koristi u sjevernoj Americi i latinoameričkim regijama ili zemljama. MV-90 kablovi su ocijenjeni za kontinuirani rad od 90 stepeni i pogodni su za standardne industrijske i komercijalne aplikacije, često koristeći izolaciju EPR ili Termoset CPE. Dostupne su u ne-zaštitnim ili lakim zaštićenim (LCS) konstrukcijama. Suprotno tome, MV-105 kablovi podržavaju kontinuirani rad od 105 stepeni i izgrađene su za zahtjevnije okruženje, nudeći poboljšanu otpornost na vlagu, hemikalije, sunčevu svjetlost i mehanički stres. Ovi kablovi obično imaju bakrenu traku ili žičanu zaštitu i idealni su za direktno ukop, kanal, ladicu i vanjske instalacije. Obje vrste su u skladu sa UL 1072 industrijskim standardima. MV-105 je preferirani za sisteme većeg opterećenja i kritičnu infrastrukturu koji zahtijevaju dugoročne performanse u teškim uvjetima.
MV 90 & MV 105 kablVrste su proizvedeni sljedećim industrijskim standardima kao što su:
• UL 1072 - Upravljajući kablovi za napajanje srednjeg napona koji se koriste u distribucijskim krugovima,
• ICEA S-93-639 / Nema WC 74 - Pokrivanje konstrukcija i potreba za performansama za 5kV do 46kV kablovi,
• IEEE 383 ili IEEE 1202 - standardi ispitivanja plamena (prema potrebi),
• AEIC CS8 - za kablove sa ekstrudiranom izolacijom i oklopkom.
Jednostruki jezgra MV 90 & MV 105 kabl
3 CORE MV 90 & MV 105 kabl
2.3 IEC standardni pregled srednjeg napona
Srednje naponske kablove Koristite visoko čistoću XLPE izolaciju preko IEC 60228 bakarnih ili aluminijumskih diridukovača klase 2 proizvedene u IEC 60502-2 standardima za podršku naponskim klasama do 36 kV. S izvanrednim dielektričnim i termičkim performansama (kontinuirano od 90 stupnjeva, kratkog kruga 250 stupnjeva), ovi kablovi isporučuju nizak kapacitet, niske gubitke i dugoročnu pouzdanost. Dolaze u jednojezgrenim ili troslužnim konfiguracijama s ekstrudiranim poluprovodljivim slojevima, bakrenim trakom / žičanim oklopom i opcionalno snimanje ili blokiranje vode. Sveobuhvatni trenutni stolovi i ocjenjuju čimbenike čine čimbenike za okolnost, tlo, dubinu i grupiranje uvjeti, dok mehanička ograničenja i ocjene kratkog spoja osiguravaju siguran dizajn. Karakteristike instalacije uključuju definirane granice radijusa savijanja i parametre za rukovanje hladnjakom, plus opcionalno postavljanje plamena, bez halogena ili otporne na glodare za zahtjevne okruženja.
3. Izgradnja kabela srednjeg napona
Kablovi srednjeg napona (MV) izgrađeni su s višeslojnim dizajnom za zaštitu električne sigurnosti, mehaničke čvrstoće i dugoročne pouzdanosti. Dok osnovni strukturni principi ostaju dosljedni u globalnim standardima, regionalne varijacije postoje na osnovu SSP-a, UL / ICEA i IEC standarda.
3.1. Dirigent
Svi standardi su obično jedinstvena jezgra ili 3 osnovna konstrukcija i navedite bakrene ili aluminijumske divovine klase 2.
• SSP / AS / NZS 1429.1: Zahtijeva poštivanje kao / NZS 1125.
• UL 1072 / ICEA S-93-639 / Nema WC 74: Koristite žarenje ili komprimirane vodiče.
• IEC 60502-2: zahtijeva nasuke klase 2 po IEC 60228.
3.2. Ekran dirigenta
Poluprovodljiv ekstrudirani sloj okružuje dirigent za kontrolu električnog polja i eliminirati pražnjenje korone. Ovo je obavezno u:
• SSP: Tipično ekstrudirani poluvodički spoj.
• ul / icea: može varirati prema vrsti kabla, ali često uključuje ovaj sloj u zaštićenim konstrukcijama.
• IEC: Obavezno za sve kablove veće od ili jednake 3,6 / 6kV.
3.3. Izolacioni sloj
Izolacija je obično XLPE (unakrsna polietilen) ili EPR (eflenski propilen guma), odabrano za visoku dielektričnu čvrstoću i otpornost na toplinu.
• SSP: omogućava XLPE ili EPR izolaciju sa kontinuiranom ocjenom od 90 stepeni, do 105 stepeni za posebne primjene.
• UL MV-90 / MV-105: Definira termalne performanse - MV-90 za 90 stepeni, MV-105 za kontinuirano radu od 105 stepeni.
• IEC: Tipično 90 stepeni XLPE izolacija, rejting kratkog spoja do 250 stepeni.
3.4. Ekran izolacije
Drugi poluprovedeni sloj ekstrudiran je preko izolacije za održavanje kontrole polja i sučelja s metalnim ekranom. Potrebni su svi standardima za zaštićene MV kablove. IEC i SAA određuju povezane ili narezivanje izolacijskih ekrana ovisno o primjeni.
3.5. Metalni ekran
Koristi se za kontrolu struje uzemljenja i greške, obično implementiranog kao:
• bakrene žice + bakrene trake (IEC, SAA)
• helički primijenjena bakrena traka ili koncentrična neutralna (ul / icEa)
• Ul često koristi koncentrične neutralne (CN) konstrukcije za mreže distribucije električne energije.
3.6. Blokiranje vode (neobavezno)
• IEC / SAA: Može uključivati bubrežne trake ili pudere (dizajn suhog jezgra) kako bi se spriječilo ulazak vlage.
• UL / ICEA: Neobavezno blokiranje vode, ali uobičajeno za direktne sahrane.
3.7. Unutarnja posteljina / omotač (neobavezno)
Prisutni kada se oklop primijeni, napravljen od PVC, termoplastičnog ili LSZH spojeva. Djeluje kao posteljina između izolacije i oklopa.
3.8. Oružje (neobavezno)
Za mehaničku zaštitu u oštrim okruženjima:
• SSP: omogućava aluminijumski žičani oklop (AWA) ili čelični žičani oklop (SWA).
• UL: Može uključivati zaključani oklop (kablovi tipa MC).
• IEC: čelična traka ili žičani oklop, ovisno o vrsti kabla i okruženju.
3.9. Vanjski omotač / jakna
Konačni sloj, pruža zaštitu okoliša i mehaničke zaštite.
• SAA: PVC, HDPE ili LSZH; Anti-Termit najlon 12 Opcionalno.
• ul / icea: CPE ili PVC jakne; često sunčeva svjetlost i otpornost na ulje.
• IEC: PE, PVC ili LSZH; Dostupne verzije retardane plamene na IEC 60332.

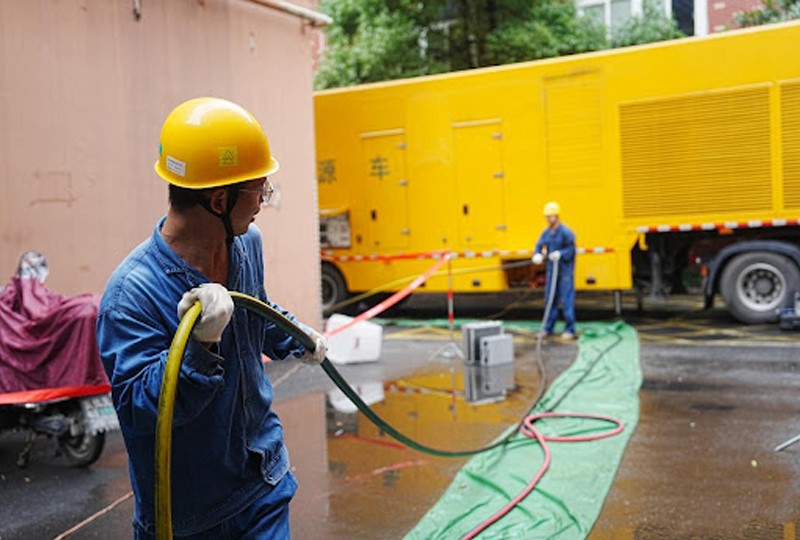

4.Medijumski naponski kablovi aplikacije
Kablovi srednjeg napona široko se koriste u elektroenergetskim sustavima koji rade između 1kV i 35kV, igrajući kritičnu ulogu u pouzdanoj raspodjeli električne energije u različitim industrijama i infrastrukturi. Ovi kablovi se obično instaliraju u komunalnim mrežama, industrijskim kompleksima i komercijalnim zgradama za prenošenje snage između trafostanica, transformatora i opreme krajnjeg korisnika. Njihova robusna gradnja čini ih pogodnim za podzemne instalacije, kablovske ladice i kanalne sustave u urbanim mrežama. Kablovi srednjeg napona također se koriste u projektima obnovljivih izvora energije kao što su solarna poljoprivredna gospodarstva i vjetroelektrane, povezivanje proizvodnih jedinica za distribuciju. U okruženjima visokog zahtjeva poput aerodroma, bolnica, centra podataka i rudarske operacije, MV kablovi osiguravaju kontinuirano, sigurnu isporuku električne energije, čak i pod toplinskim, mehaničkim ili hemijskim stresom. Zahvaljujući naprednim izolacijskim materijalima, metalnim štitnikom i opcionalnim oklopom, MV kablovi su dizajnirani da bi se pouzdano obavljali u oštrim uvjetima, uključujući područja sklone vlage, korozivne atmosfere i zone od požara.
Dongguan Greater Wire & Cable Co., Ltd, mi se ponosemo isporukom kablova srednjeg napona koji ispunjavaju najviše međunarodne standarde. Sa potpunom certificiranjem u okviru SSP-a za Oceanija, UL certifikat za Sjevernu Ameriku i Latinoameričku Ameriku i saskrivanje CE za evropsku, afričku ili drugu tržištu, naši MV kablovi pouzdani su za performanse, sigurnost i globalnu pouzdanost. Da li je vaš projekat potrebna stroga regionalna usklađenost ili trajna rješenja za zahtjevna okruženja, veća žica je vaš pouzdan partner. Kontaktirajte nas danas da biste razgovarali o svojim specifikacijama ili zatražite prilagođeno rješenje prilagođene vašim potrebama industrije.
