Opis

Technical Parameters

Certifikacija

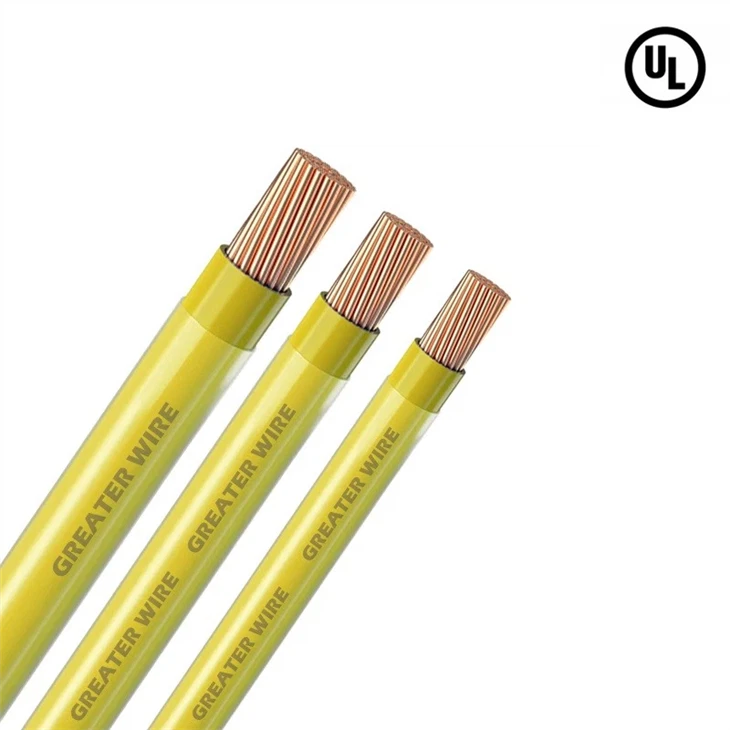

1 / {1}} Thhn žica

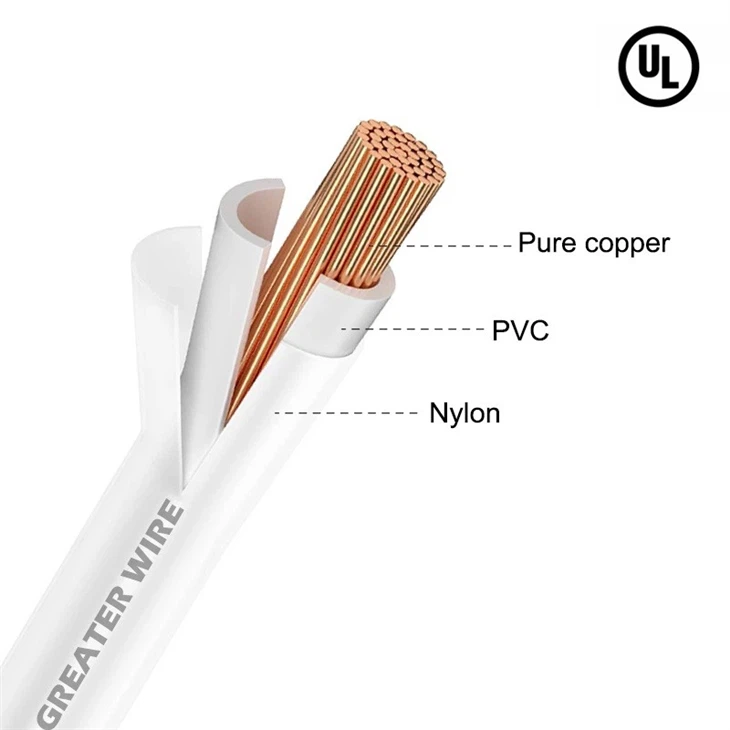

1 / {1}} Značajke kablova Thhn nasukane, bez obzira na bakrene dirigente, pridržavajući se strogih standarda koji postavlja ASTM-B3, ASTM-B787 i ASTM-B8. Nasukovan dizajn osigurava fleksibilnost, čineći ga pogodnim za različite instalatne okruženja, dok berotirani bakar pruža izvrsnu provodljivost. Te specifikacije garantuju da 1 / {9}} Thhn kabl zadovoljava industrijske potrebe za električnom performansom i izdržljivošću.

Primjena

1 / {1}} Thhn kabl dizajniran je za svestrane aplikacije opće namjene, u skladu sa zahtjevima postavljenim nacionalnim električnim kodom (NEC). Pogodan je za nove projekte izgradnje i prenošenja u 600- voltov sustavima. Kabl se može koristiti u vlažnom ili suvom okruženju, s maksimalnom radnom temperaturom od 9 0 diplome u suvim uvjetima i 75 stepeni kada je izložen uljem ili rashladnim sredstvima. Uz to, idealan je za tip MTW aplikacije, gdje može sigurno raditi na 90 stupnjeva na suhim lokacijama ili do 60 stepena u vlažnim sredinama ili kada je izložena uljama ili rashladnim uljima. Za aplikacije koje zahtijevaju tip AWM, 1/0 THHN kabel može izdržati temperature do 105 stepena u suvim uvjetima, što ga čini pouzdanim izborom za širok raspon industrijskih i komercijalnih instalacija.

Značajka

● ASTM-B3, B8 i B787 (19 žičane kombinacije neosnovana)
● UL standardi 83, 758, 1063 i 1581
● CSA C22.2 br.75, T90 najlonske veličine do 1000 kcmil
● FT {0}} Sve veličine
● Otporno na sunčevu svetlost - Veličine 8 AWG i veće
● ROHS / REACHIAL COMPLIANT
● UL & BPS certifikat
● Thhn Ort90 najlone - suhe lokacije koje nisu prekoračene ravne diplome c
● Thwn - vlažne lokacije ne prelaze 75 stepena ili suvih lokacija koje ne prelaze 90 stepeni ili lokacija koje ne prelaze 75 stepeni kada su izložene ulje
● Thwn -2- lokacije za upotrebu ne prelaze 90 stepeni ili lokacija koje ne prelaze 75 stepena kada su izložene ulju

Certifikat

Naši proizvodi su postigli različite prestižne međunarodne potvrde, uključujući ul, tuv, EU CPR, CE, RoHS i druge.

Paket

THHN wire package

Proizvodna linija

Veći proizvođač žica i kablova integracija je pametnih i digitalnih tvornica dizajniranih za povećanje brzine proizvodnje i što je još važnije osigurati najviši standardi kvalitete, uz automatizirana proizvodna oprema za preciznost do 0. 002mm. Svaki proizvedeni kabl podvrgava se sveobuhvatan 100% inspekcijski postupak u cijelom proizvodnom i inspekcijskom procesu, stvarajući novu eru preciznosti i efikasnosti. Napredno podešavanje eliminira svojstvene greške i nedostatke povezane s ručnim sklopom, izgradnjom na obećanje davanja proizvoda sa neusporedivom pouzdanošću.

Slučaj

Company cases

Partner

greater wire Partner

FAQ

P: Koliko ampera će 1 0 Awg nositi?

O: Presjek presjeka 1 / {2}} THHN CABERS dirigent iznosi oko 53,5 kvadratnih milimetara (KCMIL ili hiljade kružnih milimetara), a često je ocijenjeno za nošenje struje od oko 150 do 170 ampera, ovisno o uvjetima instalacije i temperaturi u okruženju.

P: Koja je razlika između AWG 1 i AWG 1 / {2}}?

O: Razlika između AWG 1 i AWG 1 / 0 leži prvenstveno u njihovoj veličini i nosivosti, prečnik provodnika za AWG 1 otprilike je otprilike {{5} mm) i prenose oko 13 {13}} do 15. 0. Promjer provodnika za AWG 1/0 veći je, na približno 0,325 inča (8,25 mm) i noseći oko 150 do 170 ampera.

P: Koje je veličine 1 / {1}} kabl za napajanje?

O: 1 / {1}} Kabl za napajanje obično ima prečnika otprilike 0. 46 inča (11,7 mm) za samu dirigent, mada to može neznatno varirati ovisno o specifičnoj debljini konstrukcije i izolacije. Pregled presjeka dirigenta iznosi oko 53,5 kvadratnih milimetara (KCMIL ili hiljade kružnih milimetara), a često se ocjenjuje za nošenje struje od oko 150 do 170 ampera, ovisno o uvjetima instalacije i temperaturi u okruženju.

Popularni tagovi: Kabl Thhn 1 / {1}} Awg, Kina kabel Thhn 1 / {3}} AWG proizvođači, dobavljači, tvornica

217

Termoplastična električna žica otporna na toplinu bez olova sa najlonskim omotačem (thhn / thwn -2). 600V. 90 stepeni
Veličina provodnika		Ne. I nazivni prečnik žice	Debljina zida		Približni ukupni prečnik	Minimalni otpor izolacije	* Ampacitet		Nominalna težina kabela
(mm)	(AWG)	(mm)	PVC (mm)	Najlonski (mm)	(mm)	Mω / km	Vlažno 90 stepeni	Suvo 90 stepeni	Kg / km
Čvrst							Thwn	Thhn
1,6 mm	14	1x1,60mm	0.4	0.10	2.60	130	35	35	22.62
2. 0 Mm	12	1x2. 00 Mm	0.4	0.10	3.00	110	40	40	33.57
2,6 mm	10	1x2,60mm	0.5	0.10	3.80	120	55	55	55.78
3,2mm	8	1x3.20mm	0.8	0.13	5.06	120	75	75	88.33
Nasukan
2. 0 Mm²	14/7	7/0.60	0.4	0.10	2.80	130	30	35	23.51
3,5mm²	12/7	7/0.80	0.4	0.10	3.40	110	35	40	39.12
5,5mm²	10/7	7/1.00	0.5	0.10	4.20	120	50	55	60.56
8. 0 Mm²	8/7	7/1.20	0.8	0.13	5.46	120	65	75	91.95
14mm²	6/7	7/1.60	0.8	0.13	6.66	100	95	105	151.77
22mm²	4/7	7/2.00	1	0.15	8.30	100	130	140	236.65
30mm²	2/7	7/2.30	1	0.15	9.20	100	160	170	306.50
38mm²	1-19	19/1.60	1.3	0.18	10.96	100	185	195	409.82
50mm²	1/0-19	19/1.80	1.3	0.18	11.96	100	220	235	509.05
60mm²	2/0-19	19/2.00	1.3	0.18	12.96	80	250	260	618.96
80mm²	3/0-19	19/2.30	1.3	0.18	14.46	80	300	320	804.44
100mm²	4/0-19	19/2.60	1.3	0.18	15.96	80	355	370	1013.94
125mm²	250 mcm	37/2.10	1.6	0.18	18.26	80	400	420	1296.37
150mm²	300 mcm	37/2.30	1.6	0.20	19.70	80	440	475	1542.02
	350 mcm	37/2.47	1.6	0.20	20.90	60	505	523	1783.07
200mm²	400 mcm	37/2.60	1.6	0.20	21.80	60	540	570	1946.72
	500 mcm	37/2.95	1.6	0.20	24.25	60	620	655	2486.02
250mm²	500 mcm	61/2.30	1.6	0.20	24.30	60	620	655	2437.34
	600 mcm	61/2.52	1.8	0.23	26.76	60	690	710	2995.93
325mm²	650 mcm	61/2.60	1.8	0.23	27.46	60	720	770	3191.58
	750 mcm	61/2.82	1.8	0.23	29.36	60	785	820	3719.63
400mm²	800 mcm	61/2.90	1.8	0.23	30.16	60	810	875	3927.55
500mm²	1000 mcm	61/3.20	1.8	0.23	32.86	60	930	995	4750.91
Referentni standardi: Peć, dn (na osnovu temperature okoline od 30 stepeni)
