Prilikom postavljanja solarnog fotonaponskog (PV) sistema, odabir prave veličine kabla je ključan za osiguranje efikasnosti, sigurnosti i pouzdanosti. Solarni kabel od 2,5 mm² je uobičajen izbor za različite primjene zbog ravnoteže strujnog kapaciteta, fleksibilnosti i izdržljivosti. Međutim, da li je prikladan za vašu konkretnu solarnu postavku ovisi o nekoliko faktora, kao što su zahtjevi za napajanjem sistema, dužina kabla i uslovi okoline.
U ovom članku ćemo raspravljati o prikladnosti solarnih kablova od 2,5 mm², istražiti usklađenost sa standardima kao što su H1Z2Z2-K i PV1-F, i istaknuti ključna razmatranja za fotonaponske (PV) aplikacije.
Pregled solarnih kablova
Šta je solarni kabl?
Solarni kabl je specijalizovana vrsta žice dizajnirana da ispuni jedinstvene zahteve fotonaponskih sistema, uključujući velike struje, izloženost UV zračenju i ekstremne vremenske uslove. Za razliku od konvencionalnih kablova, solarni kablovi su optimizovani za spoljašnju upotrebu i dugotrajne performanse.
Standardi za solarne kablove

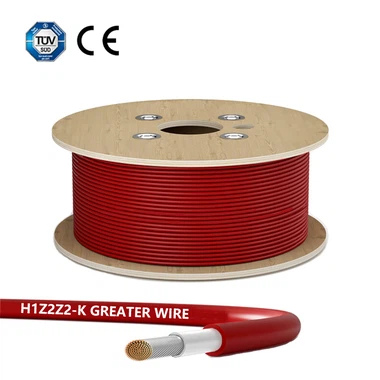

H1Z2Z2-K:
Evropski standard naveden u EN 50618.
Dizajniran za fotonaponske sisteme sa naponom do 1,5 kV DC.
Pruža odličnu otpornost na UV zrake, ozon i mehanička opterećenja.
PV1-F:
Stariji, ali široko prihvaćen standard za fotonaponske kablove.
Označeno za do 1.0 kV DC, nudi izdržljivost i izolaciju bez halogena.
Oba standarda osiguravaju da solarni kablovi ispunjavaju visoke zahtjeve sigurnosti, efikasnosti i zaštite okoliša.
Karakteristike solarnih kablova od 2,5 mm²
Solarni kabel od 2,5 mm² ima površinu poprečnog presjeka od 2,5 mm², što određuje njegova električna svojstva i pogodnost za različite primjene. Ključne karakteristike uključuju:
Kapacitet struje:
Obično podržava struje između 20A i 30A, ovisno o uvjetima instalacije.
Ocjena napona:
H1Z2Z2-K kablovi:Do 1,5 kV DC.
PV1-F kablovi:Do 1.0 kV DC.
Termička otpornost:
Radi u širokom temperaturnom rasponu od -40 stepeni do +120 stepeni.
Otpornost na UV i vremenske uslove:
Dizajniran za dugotrajno izlaganje na otvorenom, osiguravajući izdržljivost u teškim okruženjima.
Kada možete koristiti solarni kabl od 2,5 mm²?
1. Sistemi srednje snage
Solarni kabl od 2,5 mm² idealan je za male i srednje PV instalacije, kao što su:
Stambeni solarni sistemi koji generišu snagu od 1 kW do 3 kW.
Mala podešavanja van mreže, kao što su solarne pumpe za vodu ili sistemi daljinskog osvetljenja.
2. Moderate Cable Runs
Kabl od 2,5 mm² je pogodan za kablove do 20 metara pod normalnim uslovima. Veće udaljenosti mogu dovesti do većih padova napona, što smanjuje efikasnost sistema.
3. Spajanje panela na invertere ili razvodne kutije
Za povezivanje solarnih panela u nizu na inverter ili razvodnu kutiju, kablovi od 2,5 mm² mogu podnijeti tipičnu struju koju generiraju standardni PV moduli.
4. Usklađenost sa standardima
Uvjerite se da kabel zadovoljava H1Z2Z2-K ili PV1-F standarde, jer oni pružaju:
Otpornost na degradaciju životne sredine.
Otpornost na vatru i svojstva bez halogena za dodatnu sigurnost.
Faktori koje treba uzeti u obzir prije upotrebe solarnog kabla od 2,5 mm²
1. Zahtjevi za napajanje sistema
Kabl mora podnijeti struju koju proizvode vaši solarni paneli. Koristite formulu:
I=P/V
gdje:
I=struja (A)
P=Snaga (W)
V=napon (V)
Na primjer, solarni panel od 300 W koji radi na 12 V proizvodi:
I=30012=25AI=\frac{300}{12}=25AI{{5}=25A
Kabl od 2,5 mm² može podnijeti ovu struju u većini uslova.
2. Voltage Drop
Pad napona nastaje zbog otpora u kabelu i može dovesti do gubitka energije. Da smanjite pad napona:
Neka kablovi budu što kraći.
Pazite da pad ne prelazi 3% napona sistema.
Koristite formulu:
Vdrop=I×R×L
gdje:
R=Otpor kabla po metru.
L=Dužina kabla (metri).
3. Buduća ekspanzija
Ako planirate da proširite svoj solarni sistem u budućnosti, razmislite da li bi veća veličina kabla (npr. 4 mm² ili 6 mm²) bila prikladnija.
4. Uslovi okoline
Za vanjsku instalaciju, osigurajte da kabel ima:
UV otpornost za produženo izlaganje suncu.
Izolacija otporna na vremenske uvjete za kišu, snijeg i temperaturne fluktuacije.
Poređenje kablova od 2,5 mm² sa drugim veličinama
1. 1,5 mm² naspram 2,5 mm²
1,5 mm² Kabl:Pogodno za sisteme male snage i vrlo kratke kablove.
2,5 mm² Kabl:Nudi veći strujni kapacitet i pogodan je za aplikacije srednje snage.
2. 4 mm² i veće
Za sisteme velike snage ili kablove na velike udaljenosti potrebni su veći kablovi.
Uobičajene primjene solarnih kablova od 2,5 mm²
Stambeni sistemi
Za povezivanje pojedinačnih panela u malom stambenom solarnom nizu na obližnji inverter ili kombinatorsku kutiju, kabl od 2,5 mm² pruža adekvatan kapacitet i sigurnost.
Off-Grid Solutions
U samostalnim sistemima kao što su kabine na solarni pogon ili male pumpe za vodu, kabl od 2,5 mm² balansira pristupačnost i performanse.
Auxiliary Wiring
Kabl od 2,5 mm² se takođe može koristiti za ožičenje pomoćnih komponenti, kao što su priključci baterija ili sistemi za nadzor, pod uslovom da struja ostane u sigurnim granicama.
