Solarna energija je jedan od najpopularnijih obnovljivih izvora energije na globalnom nivou, koji nudi održiv način proizvodnje električne energije za domove, preduzeća, pa čak i velike industrijske aplikacije. Efikasnost solarnog sistema zavisi od različitih faktora, uključujući kvalitet komponenti i instalacije. Među ovim komponentama, solarni kabel i solarna žica su od suštinskog značaja za osiguravanje pravilnog prijenosa električne energije koju generiraju solarni paneli do invertera, skladišta baterija ili mreže.
Jedna od najkritičnijih odluka pri postavljanju solarnog sistema je odabir pravog solarnog kabla koji će nositi generiranu struju. Ovo nas dovodi do uobičajenog pitanja: Koja veličina solarnog kabla mi je potrebna za 40 ampera?
U ovom članku ćemo istražiti različite vrste solarnih kablova i solarnih žica, faktore koji utiču na odabir ispravne veličine kabla i kako odrediti odgovarajuću veličinu žice za opterećenje od 40-amp.
Razumijevanje solarnih kablova i solarnih žica
Prije nego što pređete na dimenzioniranje kablova, važno je razumjeti ulogu solarnih kablova i solarnih žica u solarnom sistemu.

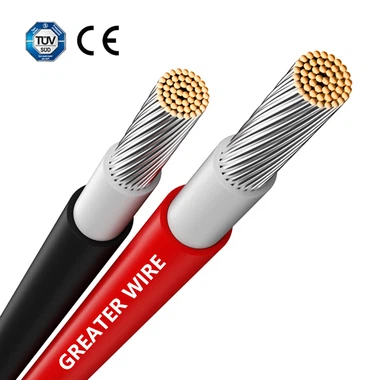

Solarni kabel: Solarni kabl je vrsta električnog kabla dizajnirana posebno za upotrebu u solarnim energetskim sistemima. Solarni kablovi su obično napravljeni od bakarnih ili aluminijumskih provodnika i izolovani su izdržljivim materijalima kao što su umreženi polietilen (XLPE) ili etilen tetrafluoroetilen (ETFE) kako bi izdržali spoljašnje uslove, uključujući UV zračenje, ekstremne temperature i vlagu. Primarna uloga solarnog kabla je da prenosi električnu energiju koju generišu solarni paneli na druge komponente sistema, kao što su invertori ili baterije.
Solarna žica: Solarna žica se odnosi na provodnike unutar kabla koji prenose električnu struju. Žica može biti izrađena od bakra, koji je visoko provodljiv, ili aluminija, koji je manje provodljiv, ali se često koristi u većim veličinama kablova zbog niže cijene. Veličina žice - ili njen mjerač - određuje koliko električne struje može bezbedno da prenese. Na primjer, veća žica (sa većom površinom poprečnog presjeka) može nositi veću struju i koristi se za veće, snažnije solarne instalacije.
Zašto je veličina kabla važna?
Prilikom projektovanja solarnog sistema, odabir prave veličine solarnog kabla je kritičan iz nekoliko razloga:
Kapacitet struje (Ampacitet): Svaki tip kabla i žice ima određeni kapacitet nošenja struje, koji se često naziva kapacitetom. Odabir kabla koji može podnijeti veću struju nego što će vaš sistem generirati osigurava da sistem radi efikasno bez pregrijavanja. Na primjer, ako vaš sistem proizvodi struju od 40 ampera, potreban vam je kabel koji može sigurno podnijeti najmanje 40 ampera.
Voltage Drop: Pad napona nastaje kada električna energija putuje na veliku udaljenost kroz žicu. Što je udaljenost veća, to više opada napon, što dovodi do gubitka snage i neefikasnosti. Veličina žice utiče na pad napona; veći kablovi imaju manji pad napona.
Sigurnost: Odabir ispravne veličine kabla osigurava da je vaš sistem siguran. Korištenje kabla koji je premali za struju može uzrokovati pregrijavanje kabela, što može dovesti do požara ili kvara na struji.
Dugovječnost sistema: Kabl dobre veličine smanjuje habanje i habanje, smanjuje pregrijavanje i pomaže sistemu da traje duže bez degradacije.
Određivanje ispravne veličine kabla za 40 A
Da biste odabrali pravu veličinu solarnog kabla za 40 ampera, potrebno je uzeti u obzir nekoliko faktora, uključujući materijal kabla, vrstu izolacije, dužinu kabla, temperaturu okoline i napon sistema.
1. Materijal provodnika: bakar naspram aluminijuma
Najčešći materijali za provodnike solarne žice su bakar i aluminij. I jedno i drugo ima svoje prednosti i nedostatke.
Bakar: Bakarni provodnici imaju superiornu provodljivost u poređenju sa aluminijumskim, što znači da provode više struje za žicu iste veličine. Bakarni kablovi su efikasniji i imaju manji otpor, što znači manji gubitak energije na daljinu. Bakarni kablovi se obično koriste u manjim solarnim sistemima i skuplji su od aluminijumskih kablova.
Aluminijum: Aluminijski provodnici su manje efikasni od bakra, ali su jeftiniji i lakši. Za istu nosivost struje, aluminijska žica mora biti veća (imati veću površinu poprečnog presjeka) od bakarne. Aluminijski kablovi se često koriste u velikim solarnim sistemima ili za dugačke kablove, jer nude dobar balans između cijene i performansi.
Za opterećenje od 40-amp, bakar je obično poželjniji materijal zbog svoje bolje provodljivosti i efikasnosti. Međutim, aluminijski kabeli se mogu koristiti za veće veličine kabela kako bi se smanjili troškovi, iako će se veličina žice morati povećati.
2. Izolacija kablova i temperatura
Izolacijski materijal oko žice utiče na nosivost kabla i njegovu sposobnost da izdrži uslove okoline. Uobičajeni izolacijski materijali za solarne kablove uključuju:
Umreženi polietilen (XLPE): XLPE se široko koristi za solarne kablove zbog svoje odlične temperaturne otpornosti, često ocenjene za upotrebu na temperaturama do 90 stepeni.
etilen tetrafluoroetilen (ETFE): ETFE je još jedan uobičajeni izolacijski materijal koji se koristi u solarnim kablovima, koji nudi odličnu otpornost na UV zračenje i visoke temperature. ETFE kablovi su veoma izdržljivi i pogodni za spoljašnju upotrebu.
Temperaturna ocjena izolacijskog materijala određuje koliko struje kabel može bezbedno da nosi. Ako je temperatura okoline oko kabla visoka (npr. 40 stepeni ili više), kapacitet kabla se smanjuje. U takvim slučajevima, možda ćete morati koristiti kabel s debljom izolacijom ili povećati veličinu žice kako biste kompenzirali toplinu.
3. Napon sistema
Napon solarnog sistema će takođe uticati na potrebnu veličinu kabla. Sistemi niskog napona (npr. 12V, 24V) zahtevaju deblje kablove za istu struju, dok sistemi visokog napona (npr. 600V ili 1000V) dozvoljavaju da koristite manje kablove za istu struju zbog nižih zahteva za strujom.
Generalno, solarni kablovi za visokonaponske sisteme imaju tendenciju da budu manjeg prečnika jer je struja koju sistem povlači niža, dok niskonaponski sistemi zahtevaju veće kablove da podnose veću struju.
4. Dužina kablovske staze
Duži kablovi rezultiraju većim otporom i padom napona, što može dovesti do neefikasnosti i gubitka snage. Da biste to sveli na minimum, morate koristiti većisolarni kabl. Što je veća udaljenost od polja solarnih panela do pretvarača ili skladišta baterije, to bi žica trebala biti deblja kako bi se smanjio pad napona i osigurao optimalan rad sistema.
Ako je udaljenost relativno kratka (npr. ispod 10 metara), bakarni kabel od 4 mm² ili 6 mm² mogao bi biti dovoljan za opterećenje od 40 A. Međutim, za veće udaljenosti (više od 10 metara) može biti potreban deblji kabel poput 10 mm² ili 16 mm² kako bi se smanjili efekti pada napona.
5. Proračun pada napona
Da biste osigurali efikasan rad sistema, morate uzeti u obzir pad napona. Opšte pravilo je da pad napona bude ispod 3% za stambene sisteme. Da biste izračunali odgovarajuću veličinu kabla, morate uzeti u obzir dužinu kabla i struju. Evo jednostavnog vodiča:
Za bakarne kablove: Bakarni solarni kabel od 6 mm² može podnijeti 40 ampera na udaljenostima do 10 metara uz minimalni pad napona. Za veće udaljenosti, možda ćete morati koristiti bakreni kabel od 10 mm² ili 16 mm² kako biste spriječili prevelik pad napona.
Za aluminijumske kablove: Aluminijski kablovi zahtijevaju veću površinu poprečnog presjeka da bi mogli nositi istu struju. Aluminijski kabel od 10 mm² može biti potreban za opterećenje od 40 A na sličnoj udaljenosti.
Uobičajene veličine kablova za 40A opterećenje
Za opterećenje od 40-amp, obično vam je potreban solarni kabl koji može podnijeti struju, a minimizira pad napona. Ispod su uobičajene veličine kablova:
Bakarni kabl (6mm²): Ovo je najčešća veličina za 40A opterećenja u kratkim do srednjim kablovima (do 10 metara). Bakarni kablovi su visoko efikasni i imaju mali otpor, što ih čini pogodnim za stambene sisteme.
Bakarni kabl (10mm²): Za duže kablove (više od 10 metara) ili ako sistem radi na višim naponima, možda će biti potreban bakarni solarni kabl od 10 mm². Ovo osigurava da struja može efikasno da putuje bez prevelikog pada napona.
Aluminijski kabl (10mm² do 16mm²): Aluminijski kablovi se koriste za veće sisteme ili veće udaljenosti zbog niže cijene, ali zahtijevaju veće prečnike da bi mogli podnijeti istu struju kao bakarni. Za opterećenje od 40 A, obično je dovoljan aluminijumski kabl od 10 mm² do 16 mm².
